本款232/485串口扭力扳手具有高精度、易操作、攜帶方便等優點。與各種試驗臺及夾具組合可構成不同用途的試驗機，方便測試者使用。
特別說明：
 　 232/485串口扭力扳手有很多規格供用戶選用，用戶可根據所需測試產品的力值大小，選擇相應規格的儀器。科學的使用測試范圍為滿量程的20%～100%。
本系列232/485串口扭力扳手是一種小型簡便高精度的測試儀器，廣泛應用于電子電器、建筑五金、輕工紡織、汽車配件、打火機等點火裝置、消防器材、制筆、制鎖、漁具、化工、動力機械、科研機構等行業的扭力測試等。數字顯示分辨率高，采樣速度高，使用方便。

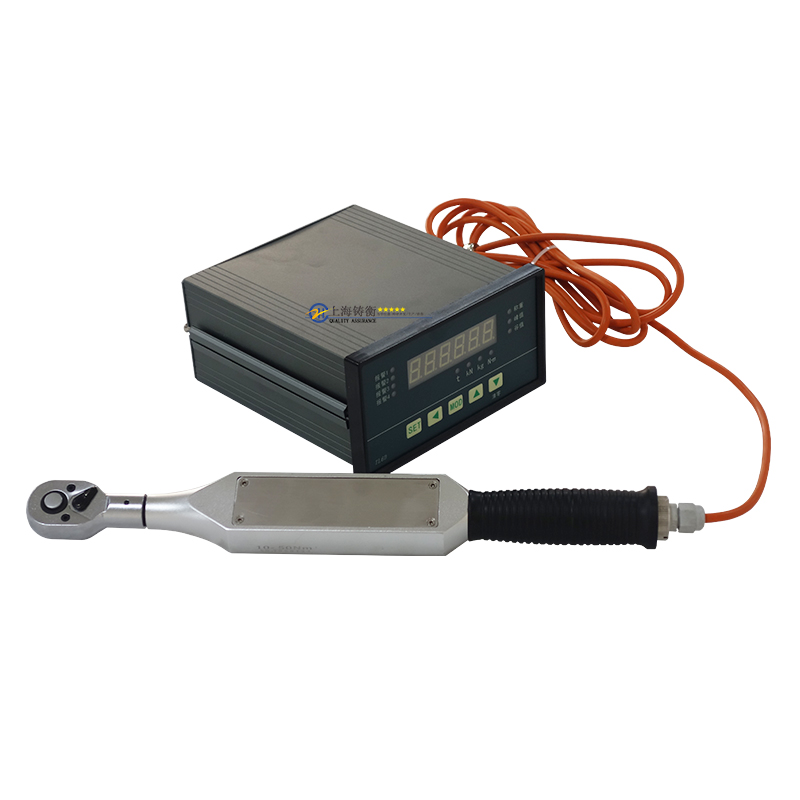

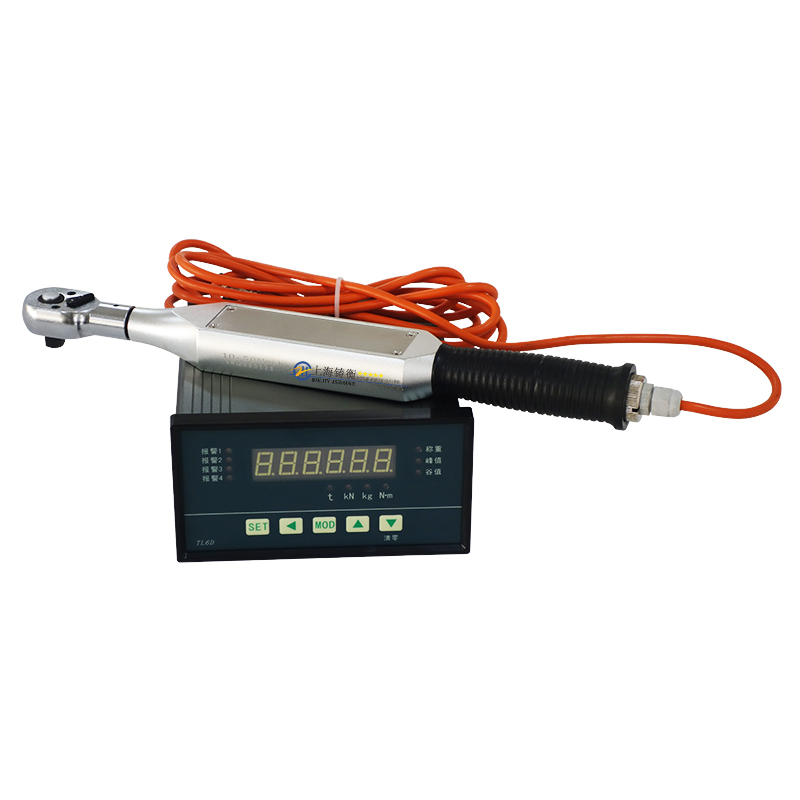

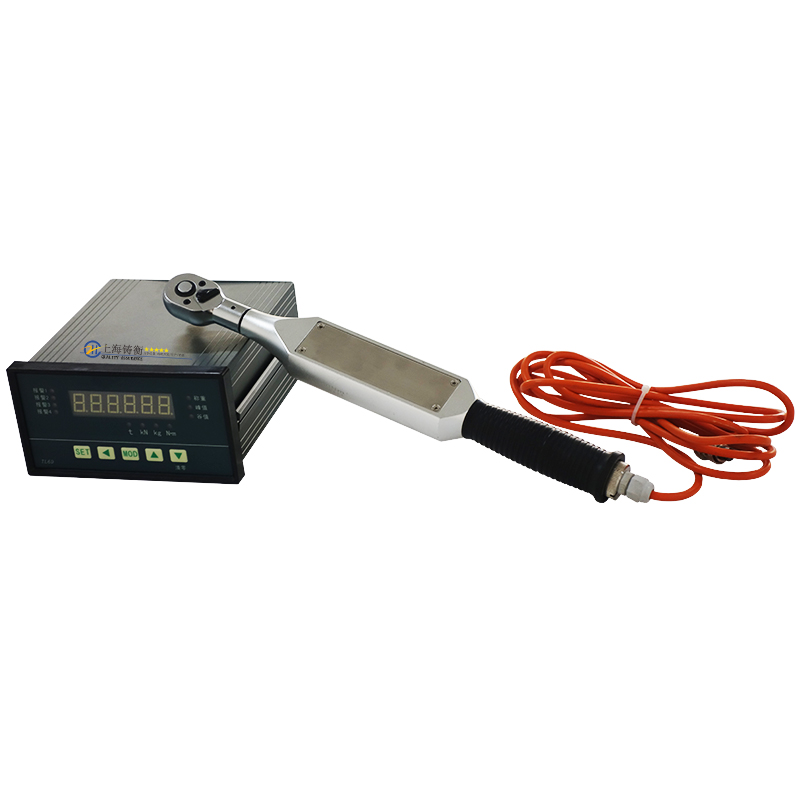

232/485串口扭力扳手圖片


232/485串口扭力扳手詳細參數：




一、基本技術規格
1、 顯示范圍：-199999—999999；
2、 自適應數字濾波，不需要人工設定濾波系數；
3、 可選自動零位跟蹤功能；
4、 可選天平模式和快速采樣（采樣頻率 60Hz）模式；
5、 峰值、谷值顯示功能；
6、 基本誤差±1%F·S；
7、 為傳感器提供精密 5V 激勵電壓；
8、 開孔尺寸：152*76*168mm；
9、 儀表電源：100V-240V AC；
10、工作環境：0℃-50℃，濕度低于 90%RH，不結霜；
二、選配功能規格：
      最多 4 路繼電器（開關量）輸出；
      高精度模擬量輸出（4-20mA,0-5V 或 0-10V）；
      RS485 或 RS232 通訊接口；
三、功能設定
1、 開機自檢后，進入稱重模式，顯示當前重量。
2、 按“MOD”鍵，在稱重、峰值、谷值之間循環切換。
3、 在稱重模式下，按“▼”鍵，可對顯示值清零（關機后，不保存此零點值）。
4、 在峰谷值模式下，按“▼”鍵，可清峰谷值。
5、 溢出顯示“------”。
四、參數設置
1、 報警參數設置(無繼電器功能時，無需設置)
    在稱重模式下，長按（2 秒內不松開）“SET”鍵，顯示“OUT1”,按“◀”鍵進入第一路報警值設定。按“MOD”鍵退出并保存，顯示“OUT2”，按“MOD” +“◀”
鍵可依次設定 OUT3、OUT4、ALO1、ALO2、ALO3、ALO4、HYA1、HYA2、HYA3、HYA4參數值，最后回到稱重狀態。
    注：OUTX 為報警設定值，ALOX 為報警方式（H：高于設定值報警，L：低于設定值報警），HYAX 為報警靈敏度（防止繼電器在報警臨界點來回動作）。
    在此期間，按“SET”鍵，直接退出。長按“SET”鍵，顯示“OA”，進入工作參數設定。
2、 工作參數設定（共 8 個參數）
    在稱重模式下，長按“SET”鍵兩次，顯示“OA”，按“◀”鍵進入，設置密碼“111111”，密碼正確后，按“MOD”顯示“In-A”，按“◀”鍵進入參數值設定，按“MOD”保存并循環設定以下參數：
   1、 零點修正:In-A （此功能一般用于清皮重，斷電保存）
       例如：儀表當前顯示 100.00，可設置 In-A 為-100.00，可使儀表上電顯示 0。
   2、 小數點位置：In-d
       按“◀”鍵，依次向左循環小數點位置。
   3、 零點跟蹤范圍(天平模式不需要此功能)：tr-d
   4、 單位：unIt
       t:0 kN:1    kg:2 N·m:3
   5、 工作模式（需要重新開機后，設定生效）：Fbc
       天平模式（即：稱量精度高）：0 快速采樣模式：1
   6、 模擬量輸出滿量程：dAc
      一般設定為傳感器或傳感器組的滿量程
   7、 儀表通訊地址(000-255)：Addr
   8、 儀表通訊波特率：bAud
      9600：0 19200：1
五、快速標定
  在稱重模式下，傳感器或傳感器裝置空載的狀態下，同時長按“SET”與“◀”鍵，
顯示“ctrL”,進入快速標定狀態。
按“◀”鍵，顯示“000000”，且末位閃爍，通過“◀”“▲”“▼”三鍵，將顯示值設定為傳感器裝置將要加上的重量值（此時傳感器可以不加載），設定完畢，給傳感器加上設定的重量，穩定后按“SET”鍵，儀表顯示“-”、“- -”、“- - -”、…“- - -- - -”最后顯示稱量值，表明標定過程結束。
六、模擬量輸出智能標定
   在稱重模式下，并在儀表顯示值為“0”的狀態下，同時長按“SET” 與“▲”鍵，顯示 dAc,進入模擬量標定。
       按“◀”顯示“000000”,且末位閃爍，通過“◀”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“0V”或“4mA”為止。
按“MOD”鍵，顯示“065535”，通過“◀”“▲”“▼”三鍵，調整模擬量輸出的測量值，直到輸出為“5V、10V”或“20mA”為止。
最后按“SET”鍵退出模擬量輸出標定過程，回到稱重狀態。


接線端子定義：
            OUT1、OUT2、OUT3、OUT4：繼電器輸出端口，每一路都有一個公共端，一個常開端，一個常閉端。
            TX、RX、GND：RS485、RS232 接口。
            DAC、GND：高精度變送輸出接口。
            IN、GND：開關量輸入接口（預留）。

扭力扳手使用方法：
打開電池盒后蓋，正極朝前，裝好電池，擰緊后蓋。將扳手方榫套入相應尺寸規格得套筒，將套筒裝入螺母或螺栓頭上,【開啟電源】：按【開機】鍵液晶屏顯示讀數0000后即可使用;nbsp;
【預置】：按【模式】鍵，使工作狀態變為預置狀態，根據檢測扭矩值得大小，按【設定】鍵,顯示PP.PH,再按此鍵確認后,進入預置報警設定菜單,按模式鍵(-),【單位】鍵(+),每次一個單位。輸入預置值,按設定鍵確認后退出菜單。加力當預置燈點亮同時報警聲響起時，表示緊固力矩預定值，可以停止加力。
【校零】：扳手自然水平放置狀態下，短按【開機】鍵，顯示0000。【單位選擇】：根據使用要求，按"單位"鍵，選擇扭矩單位N.m、Ibf.ft、Ibf.in。單位選擇：根據使用要求，按"【單位】鍵，選擇扭矩單位N.m、Ibf.ft、Ibf.in。
【峰值】：按【模式】鍵，使工作狀態變為峰值保持狀態，所施加得極大力矩在卸力好繼續顯示在液晶屏上，清除時短按【開機】鍵。【關機】：a,自動關機：當未檢測扭矩值時，3分鐘后自動關機。b.手動關機：按【開機】鍵3秒，即可手動關機。

扭力扳手相關配件


保修說明：
免費保修時間：只要是屬于上海鑄衡公司的產品，產品質量原因所發生的產品之故障，均自購買之日起憑保修單保修一年。
只要超出一年的，均按收費服務，依故障狀況酌情收取零件、維修、校準等費用。
產品使用過五年發生故障的時侯，本公司一樣給予服務，若是本公司無零件庫存，則歉難服務。
用戶所在地暫無維修單位的親，請將產品發至本公司修理！
