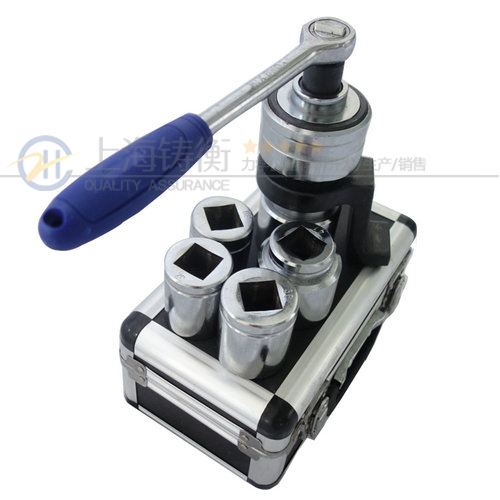

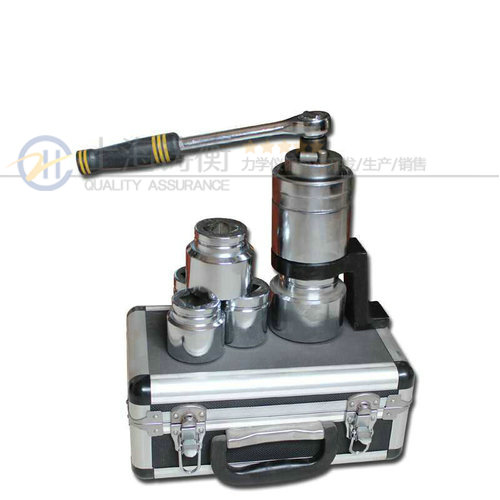

扭矩1000NM力矩倍增器,螺母尺寸S30-S46力矩倍增器
|
SSGBZQ系列力矩倍增器 |
||||||||
|
規格型號 |
SGBZQ-15 |
SGBZQ-20 |
SGBZQ-35 |
SGBZQ-55 |
SGBZQ-75 |
SGBZQ-100 |
SGBZQ-150 |
SGBZQ-200 |
|
螺栓直徑 |
M20-M30 |
M22-M36 |
M30-M45 |
M36-M52 |
M42-M60 |
M52-M72 |
M60-M80 |
M72-M95 |
|
螺母對邊尺寸 |
S30-S46 |
S32-S55 |
S46-S70 |
S55-S80 |
S65-S90 |
S80-S105 |
S90-S115 |
S105-S135 |
|
輸入方軸 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
|
輸出方軸 |
25 |
25 |
30 |
35 |
40 |
50 |
55 |
55 |
|
傳動比 |
1 ：4 |
1 ：16 |
1 ：20 |
1 ：23 |
1 ：25 |
1 ：67 |
1 ：75 |
1：75 |
|
重量kg |
2.6 |
3.9 |
5.5 |
7.5 |
10 |
17 |
25 |
35 |
|
最大扭力Nm |
1000 |
1500 |
2500 |
4000 |
5500 |
7500 |
11000 |
15000 |
扭力倍增器的使用注意事項 ：
（1）需注意配合的扭力扳手的扭矩值,請勿過載使用。
（2）盡量保持扭力扳手驅動頭、倍增器和被鎖物同軸線對準。
（3）盡量保持反作用力臂與抵擋物可靠的平面接觸。
（4）盡量保持反作用力與反作用力臂成直角。
（5）反作用力點應盡量遠離倍增器，并在安全三角區內。
（6）基于安全考慮，不容許使用雙臂或平衡式反作用力臂。
（7）要取下倍增器，先移去扭力扳手和撥動反回彈裝置，切忌敲打
產品特點：
采用高能行星變速機構作為主傳動，體積小，重量輕，由于變速比大，輸入較小力量就能產生很大的輸出扭矩，反作用支腳可360o任意調換位置；操作人員只需施加很小的力，即可得到1-28倍的輸出力矩.配套扭力扳手根據傳動比預置好扭力,達到相應的預緊扭矩，能自動發出訊號“嗒”的一聲報警，同時伴有明顯的手感振動,從而輕捷的完成螺栓螺母的緊固拆卸工作。
